国标液冷充电枪规格书


国标液冷充电枪规格书

GB20234.3-2015标准液冷充电枪系统)

洛阳正奇机械有限公司

20196

1.简介

新能源电动汽车没有尾气排放,环保,替代燃油汽车是必然趋势。目前影响新能源电动汽车发展的两大主要因素是:电池的续航里程和充电用时长的问题。随着动力电池的研发和技术的不断突破,新能源电动汽车的续航里程已经由150km提升到了400km,续航里程短的问题基本上得到了解决;但是,充电用时长的问题还没有解决。

目前GB20234.3-2015标准充电枪上标配的干式集成线缆外径小于40mm软体导线DC+DC-的截面积是70mm2,它标称能够承载的最大电流是250A。事实是承载250A的电流指标达不到,根据市场反馈的信息,在实际使用过程中它能够承载的安全电流是180A。因为充电过程中干式电缆的软体导线产生的热不能很好的散去,因此,它不能够承载大电流,若要承载200A的电流连续工作,也会导致温度过高,致使充电桩控制系统高温报警而不能正常工作。

若要很好地推广和发展新能源电动汽车,必须解决快速充电问题。要解决快速充电问题,需要使用大功率直流充电桩。目前国内设计的大功率直流充电桩,它的功率在300kw500kw之间,输出直流电流300500A之间。大功率直流充电桩是由电源、充电枪、连接充电桩电源和充电枪的液冷线缆构成。

大功率直流充电桩配置的液冷线缆,它是一根集成电缆,外径尺寸为39mm,符合人体工程方便使用。内含液冷电缆DC+DC-各一根,还有多根信号线。DC+DC-液冷电缆的结构相同,它的一端是电极,该电极连接大功率直流充电桩电源;它的另一端是液冷充电枪的端子,液冷充电枪DC+DC-的端子的内部是空腔结构,它和液冷线缆密封连接。

冷却液使用45#变压器油。它在零下45℃不会结冰,,它的燃点是146℃,绝缘,导热效果好。在液冷线缆内部,通过循环流动的冷却液,冷却液穿过液冷线缆的软体导线,直接到达充电枪DC+DC-端子的空腔底部,对充电枪DC+DC-的端子和液冷线缆的软体导线进行冷却,循环流动的冷却液带走充电枪DC+DC-的端子和液冷线缆的软体导线在充电过程中产生的热,冷却液回到冷却系统冷却后循环使用。保证充电枪DC+DC-的端子和液冷线缆的软体导线在充电过程中安全可靠的工作,不会因温度过高而酿成事故。

液冷线缆充电枪系统,基于GB20234.3-2015标准的基础上,对其充电枪,电缆采用液冷技术进行冷却以后,使其充电电流由标称的250A,可以实际提升到500A,并能安全长期地工作,其性能提升以后,可以有效的缩短充电时间,解决新能源电动汽车充电用时长的问题。

2.大功率国标液冷充电系统

2.1 大功率国标液冷充电系统组成

大功率液冷充电系统组成详见下表:

大功率液冷充电系统组成一览表

系统名称

系统组成

备注

大功率液冷充电系统

液冷充电枪

符合GB20234.3-2015

液冷电缆

匹配GB20234.3-2015充电枪

液冷源

油泵

油箱

散热器

冷却液

45#变压器油(零下45°不会结冰)

2.2 大功率国标液冷系统性能指标

序号

性能指标

参数值

1

电性能

1.1

额定电压

1000V DC

1.2

额定电流

400A

1.3

额定功率

400KW

1.4

耐电压

3000V AC,功率孔位与信号孔位之间

500V AC 信号孔位之间

1.5

绝缘电阻

500MΩ 500V DC

2

机械性能

2.1

机械寿命

10000

2.2

锁紧力

200N

3

环境性能

3.1

使用环境温度

-3050

3.2

工作温度

-3090

3.3

表面温度

接触件≤90℃(实际测试≤55℃)

手握部位≤55

3.4

防护等级

插头与防尘盖:IP54

插头与插座插合:IP55

4

液冷电缆

4.1

最大长度

10m

4.2

线缆外径

39mm

4.3

功率线规格

35mm²

5

冷却回路

5.1

冷却液

45#变压器油(零下45℃不会结冰)

5.2

进液管外径/内径

ф8/ф6

5.3

进液管外径/内径

ф8/ф6

5.4

与充电桩电源连接的电极(端子),有两种结构供用户选用。

特制液冷端子


5.5

冷却回路

每个特制液冷端子上同时设置有进液口和出液口,DC+,DC-构成单独的冷却回路,互不干扰

6

液冷源

6.1

额定电压

220V AC

6.2

额定功率

550W

6.3

工作压力

10bar

6.4

流量

8L/min

6.5

冷却风扇功率

90W

6.6

噪音

60分贝

6.7

功能

冷却液工作压力监控,冷却液流量监控,冷却液温度监控;低压报警,过压警报,断流报警,冷却液温度过高报警

6.8

尺寸(长**高)

550mm*200mm*600mm

6.9

与充电桩的通信接口

RS485

与充电桩电源连接的特制液冷电极(端子),有两种结构供用户选用:

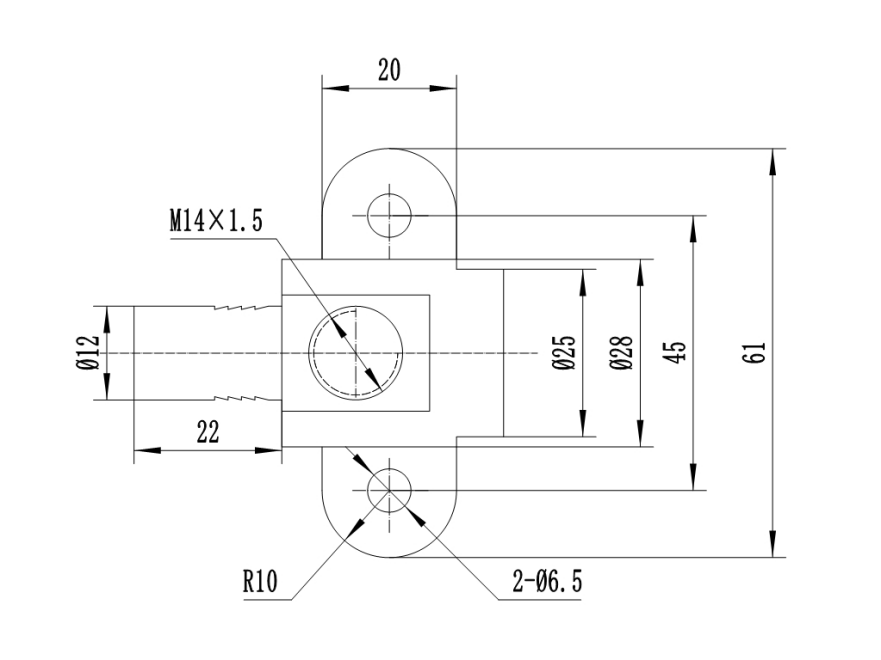

结构一

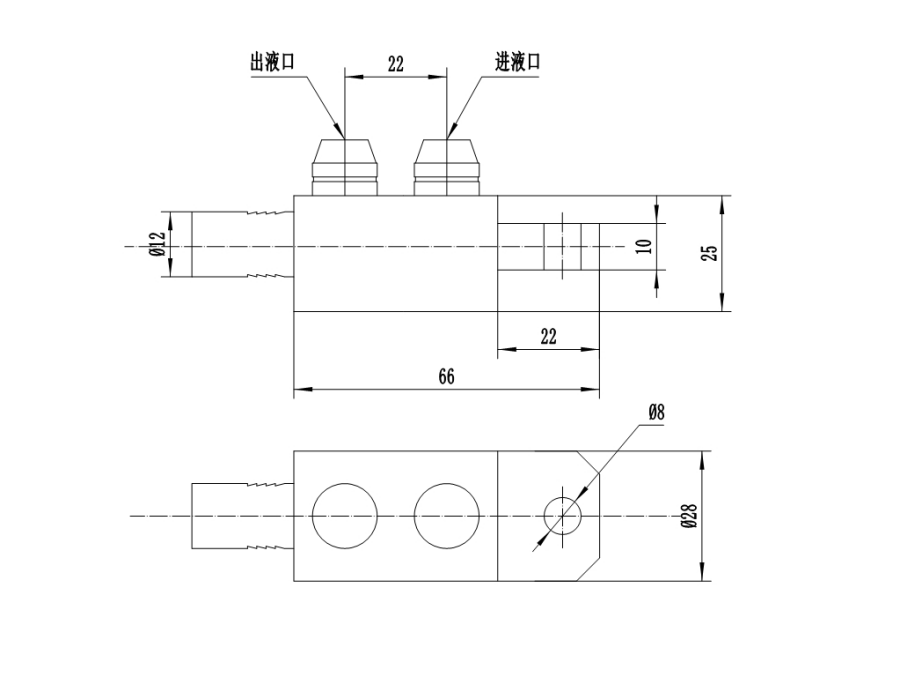

结构二
